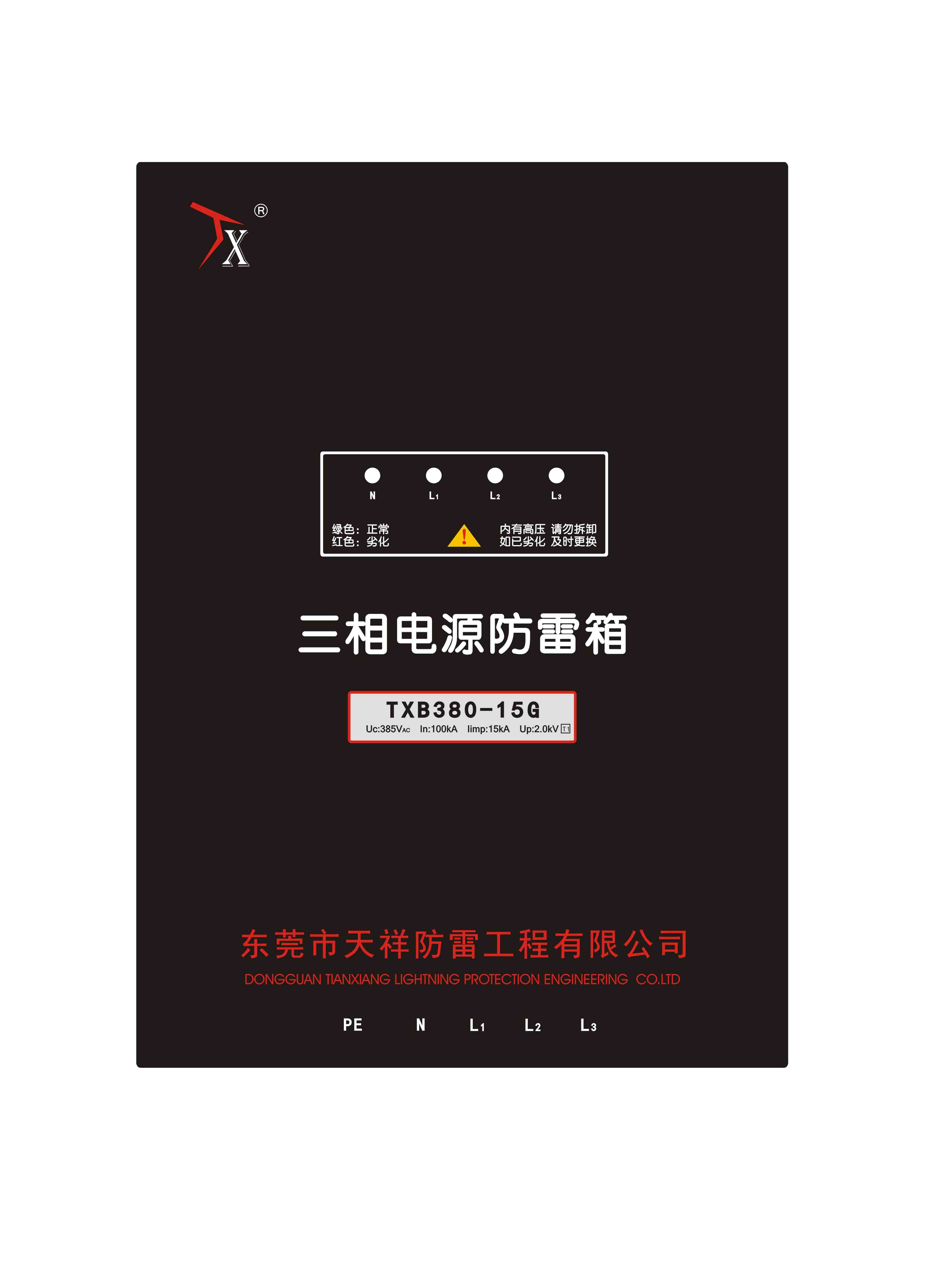

TXB380-60/4三相电源防雷箱说明书
一、产品用途
该产品广泛用于移动通信基站、微波通信局/站、电信机房、工业厂矿、民航、金融、证券等电源系统，如各种配电站、配电房、配电柜、交直流配电屏、开关箱以及其它各种重要且易遭受雷击的设备。
二、技术参数
名称 | 型号 | 规格 | 标称放 电电流 In(kA, 8/20μs) | 最大放 电电流 Imax(kA, 8/20μs) | 电压保 护水平 Up(kV) | 应用 等级 | 响应 时间 tA (ns) | 额定工作电压Un(VAC) | 最大持续工作电压 Uc(VAC) | 漏电流0.75U1mA (μA) | 工作 温度 (℃) |
三相电源防雷箱 | TXB380-40/4 | 中尺寸 | 40 | 60 | 1.8 | 第二级 | ≤25 | 380 | 385 | ≤20 | -40～+85 |
三、安装示意图
四、安装说明
● 安装前必须切断电源，严禁带电操作。
● 防雷箱可悬挂在墙上或水平放置。
● 安装时请根据安装示意图所示连接，其中L1、L2、L3为相线，N为零线，PE为地线，切勿错接。安装完成后，合上自动断路器（熔断器）开关，检查工作状态是否正常。
● 防雷箱使用期间，应定期检测并查看指示灯工作状态：指示灯亮绿色，表示防雷箱电源及防雷正常；亮红色，表示防雷箱已劣化，应及时维修或更换。
● 连接线应采用不小于标准要求的多股铜线，且要求短、粗、直。
● 非专业人员请勿拆卸。
